JR九州様800系新幹線すべてに1440本導入頂きました。

360°※1光って見えるLED直管ランプ

特許取得構造による広配光角でムラのない自然な光。

360° ※1光って見える広配光角の車両用LED直管ランプ。
従来品と比較して、特許構造による広拡散技術で

LED特有の指向性の 強い光を広範囲に拡散。

車両天井の広告にも十分な光が照射されます。

※1配光⾓は250°以上です。特許申請構造による広配光化特許第6243998号

蛍光灯と同じ、
G13タイプ(両側2 ピンタイプ)を採用

従来器具のG13口金であれば

カバーありソケットにも取り付け可能な口金形状です。

大幅な消費電力の削減

40W形蛍光灯と同等以上の明るさを保ちながら

約62%の省電力を達成しました。

幅広い電圧に対応
(AC/DCマルチ設計)

  • 電源内蔵片側給電方式
  • 広範囲AC入力電圧対応(AC85V ~ AC270V)
  • 同一製品でAC/DC入力に対応
  • DC入力電圧90~110V(DC70Vで点灯確認)

DC24V気動車用も
ご用意しています

  • 気動車にも使用できるDC24V専用タイプです
  • 電源内蔵片側給電方式

口金及び電源内蔵部
アルミケース不燃対応

ガラス+飛散防止加工

鉄道車両適合設計

「鉄道に関する技術上の基準を定める省令」の鉄道車両用材料に要求される燃焼性に適合済みです。

実証済検査試験は以下の通りです。

低温保存JIS E 5006
低温動作JIS E 4035
温湿度サイクル試験JIS E 5006
EMC 試験JIS E 5006
絶縁抵抗試験JIS E 5006
入力電圧変動試験JIS E 5006
耐電圧試験JIS E 5006
振動耐久及び耐衝撃試験JIS E 4031
飛散防止試験JEL218

落下防止の固定器具

落下防止の安全対策として各種落下防止器具をご用意しております。

防浸形ソケットに固定

専用灯具の制作も可能です

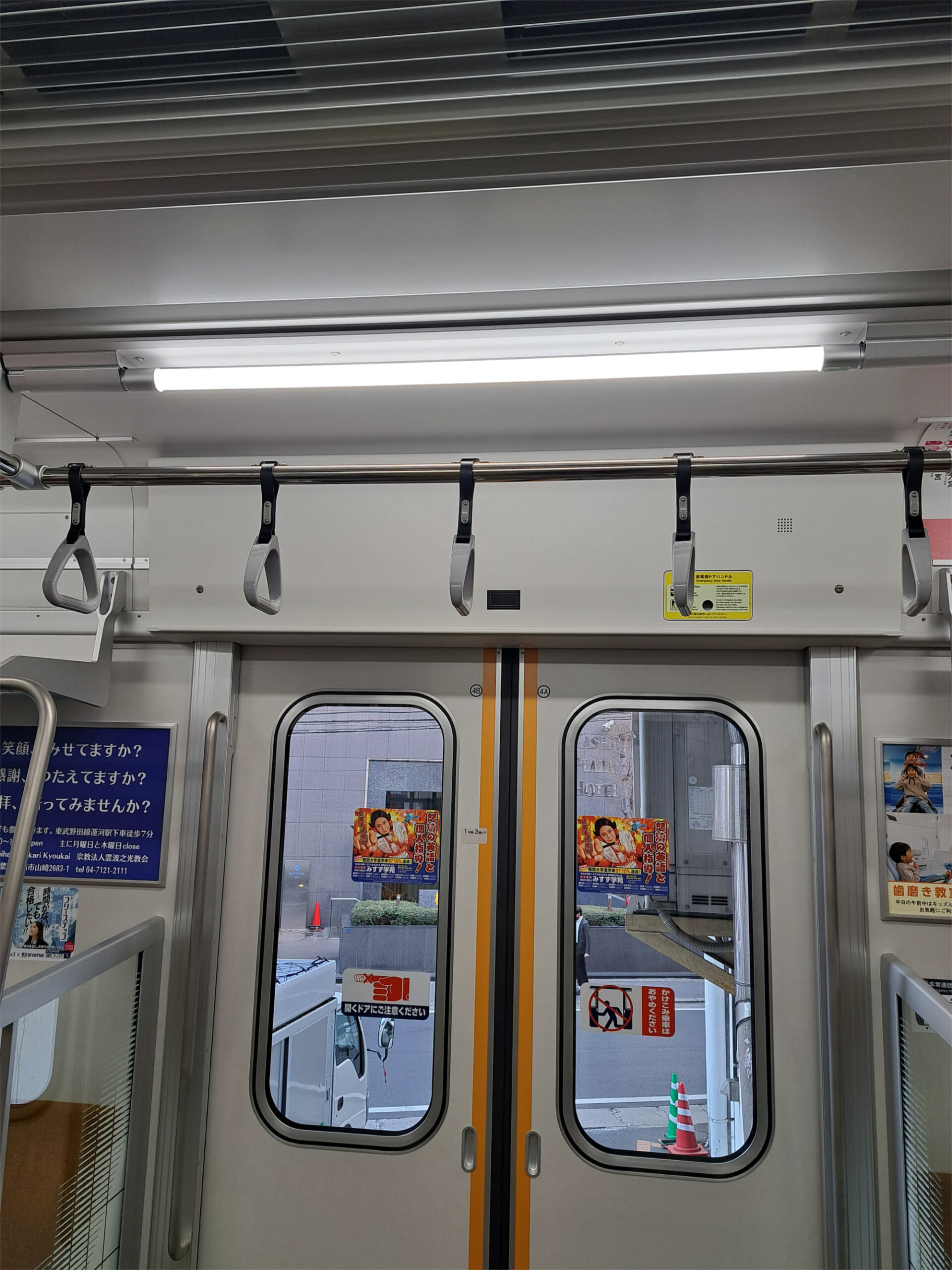

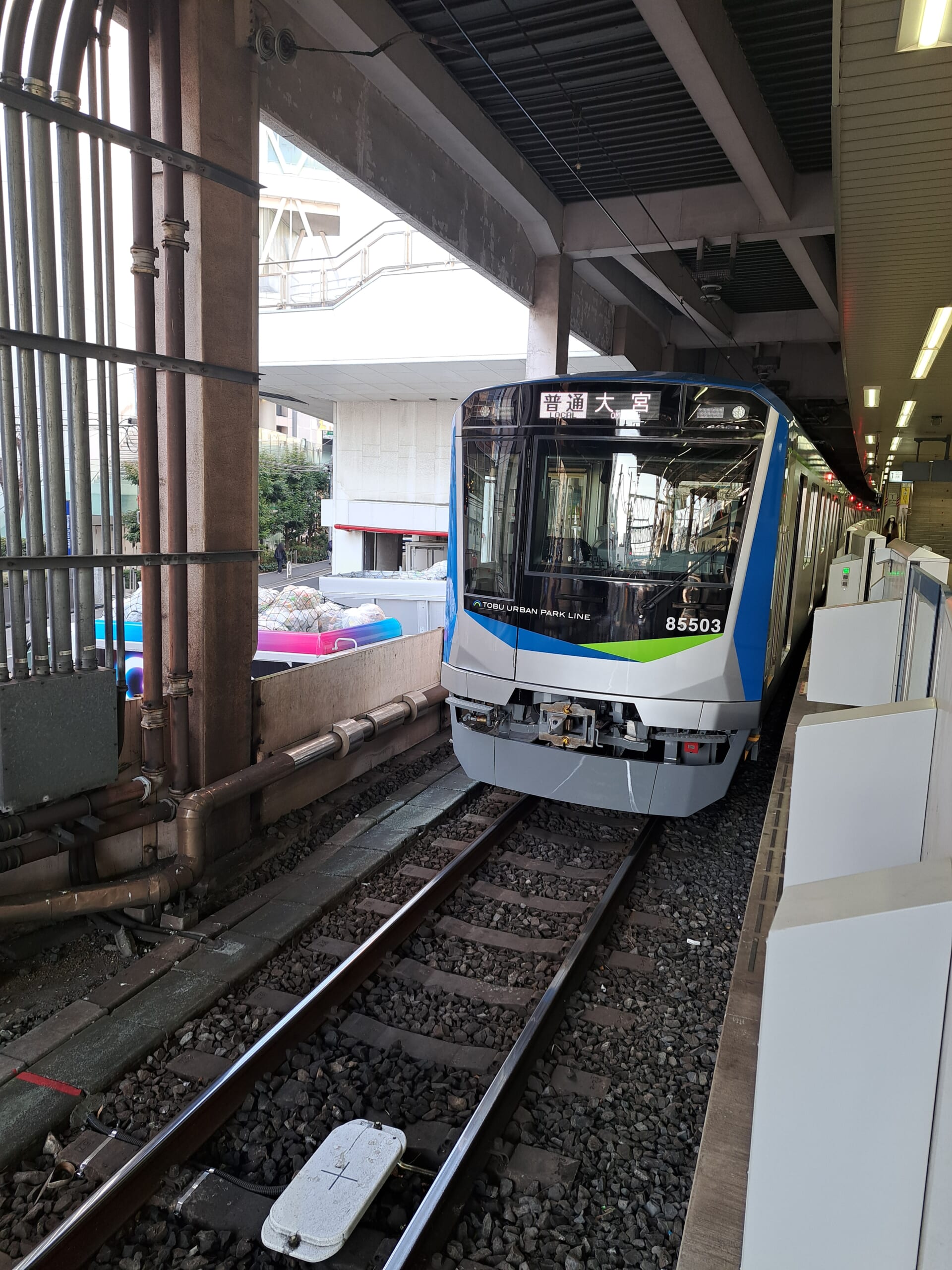

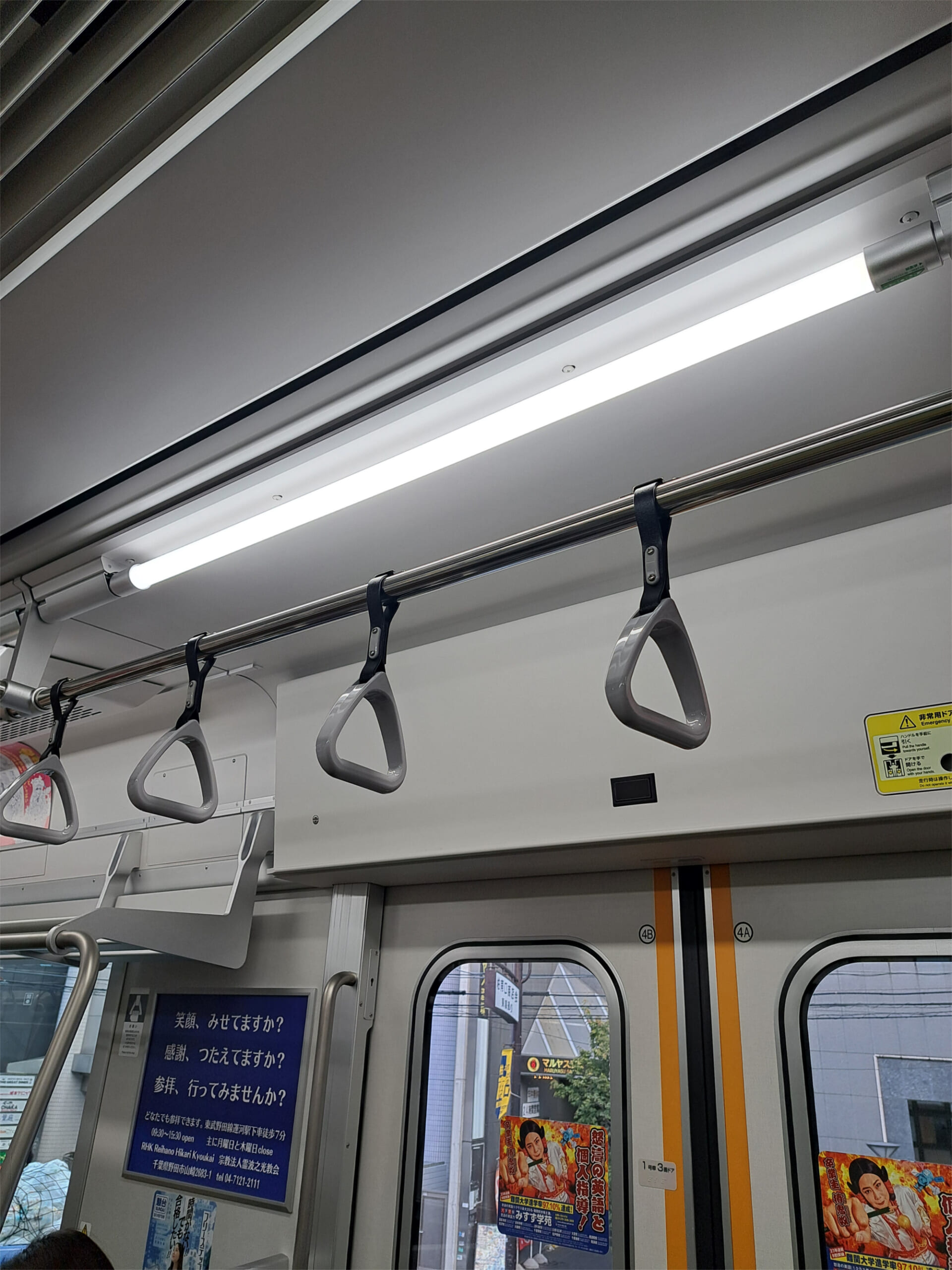

製品導入例

JR九州様 800系新幹線

JR九州様 800系新幹線

JR九州様 800系新幹線

青い森鉄道様701系

青い森鉄道様701系

青い森鉄道様701系

東武鉄道様20400系

東武鉄道様20400系

東武鉄道様20400系

東武鉄道様50000系

東武鉄道様50000系

東武鉄道様50000系

東武鉄道様10000系

東武鉄道様10000系

東武鉄道様10000系

JR九州 キハ47系

JR九州 キハ47系

JR九州 キハ47系

箱根登山鉄道1000形

箱根登山鉄道1000形

箱根登山鉄道1000形

平成筑豊鉄道様400形なのはな号

平成筑豊鉄道様400形なのはな号

平成筑豊鉄道様400形なのはな号

小湊鐡道様キハ200形

小湊鐡道様キハ200形

小湊鐡道様キハ200形

一畑電車2100系

一畑電車2100系

一畑電車2100系

関東鉄道キハ2100形

関東鉄道キハ2100形

関東鉄道様キハ2100形

島原鉄道キハ2550形kamone号

島原鉄道キハ2550形kamone号

島原鉄道キハ2550形kamone号

上信電鉄様704-754形

上信電鉄様704-754形

上信電鉄様704-754形

その他 JR九州様813系、815系、817系、名古屋市交通局様2000形、
由利高原鉄道様、などでご採用頂いております。

基本仕様

40W形 鉄道車両適合直管LED照明 LLS502-01W

入力電圧  AC85V~270V(正弦波・全波) / DC90V~110V : 片側給電※DC70Vで点灯維持
周波数   50 / 60Hz
力率    0.85以上
消費電力  15W
製品質量  470g

※仕様は予告なく変更する場合がありますので、あらかじめご了承ください。

20W形 鉄道車両適合直管LED照明 LLS552-01W

入力電圧  AC85V~270V(正弦波・全波) / DC90V~110V : 片側給電※DC70Vで点灯維持
周波数   50 / 60Hz
力率    0.85以上
消費電力  8W
製品質量  250g

※仕様は予告なく変更する場合がありますので、あらかじめご了承ください。
